Versnellingsfrequentie AC-resonanttestsysteem voor EHV CVT en CB-routine-tests

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	Ningbo Suntech Power
Certificering:	ISO9001
Modelnummer:	CHX-(L) reeks

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Één eenheid
Prijs:	Negotiable
Verpakking Details:	Export standaard houten behuizing met fumigatievrij
Levertijd:	65 tot 90 werkdagen
Betalingscondities:	T/T, L/C
Levering vermogen:	2 eenheden/3 maanden

Contact

Gedetailleerde productomschrijving

Gebruik:	EHV CVT en CB-routineonderzoek	Testpunt:	AC-hypotest en gedeeltelijke ontladingstest
Testspanning:	Maximaal 800 kV	Teststroom:	Niet meer dan 5A
Testfrequentie:	50Hz of 60HZ	PD vrij:	Niet meer dan 10 pC bij 800 kV
Werkcyclus:	30 minuten of op bestelling	Testnauwkeurigheid:	Niet minder dan 1,0%
Hoog licht:	CVT-resonanttestsysteem voor hoogspanning , Vermogenfrequentie AC-resonanttestsysteem , CB Routine AC-resonanttestsysteem

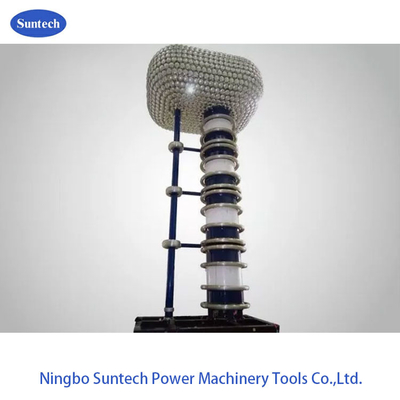

Stroomfrequentie AC Resonant Voltage Test Set, voor EHV CVT en CB Routine Testing

I. Productbeschrijving:

CHX-(L) serie HV inductieregeling serie resonantie test systeem wordt voornamelijk gebruikt voor de kracht frequentie spanning weerstaan test van HV spanning elektrische apparatuur,speciaal voor kwaliteitsonderzoek van wetenschappelijk onderzoek en fabrikant van energieapparatuur.In vergelijking met het traditionele systeem voor de test van de vermogensfrequentie met dezelfde specificatie, heeft dit soort testsystemen een stroomvoorzieningskapaciteit nodig voor het testsysteem
is kleiner, de golfvormvervorming kleiner, de Q-waarde hoger, de afmetingen kleiner, het bereik van de testobjecten groter.

II. Voorwerp van het verzoek

Routine-test van wisselstroom voor GIS, CT, schakelaar, bossen, isolatie, isolatiewerktuigen, busstaaf met een spanningsklasse van niet meer dan 500KV.
Kan PD-detectietest uitvoeren tijdens spanningsverhoging wanneer deze is uitgerust met partiële ontladingstester.
Routinetest met wisselstroomonderbreking voor GIS, CT, breaker, behuizingspijp, isolatoren, isolatietools, bus enz. met een spanning van meer dan 110 kV

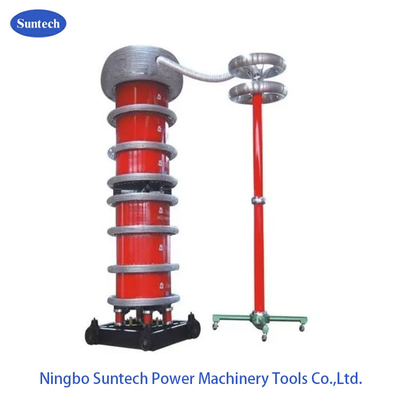

III. Belangrijkste onderdelen:

Resonantiecontrolekonsole
Elektrische spanningsregelaarkas
Excitatietransformator
Reactoren met variabele inductantie van modulair type
Koppelingsspanningsdivider

IV. Belangrijkste kenmerken

De testkern, condensator, grootte en gewicht zijn slechts 10% van die van conventionele testtransformatoren
Hoge kwaliteitsfactor en testautomatiseringsgraad, volledige bescherming tegen overstroom, overspanning en flashover
Ideale testgolfvorm, weinig golfvormvervorming
In het geval van een reactor met een oneindig variabele regeleinductie kan op elk punt van het testbereik een complexe resonantie worden bereikt.
De reactor is uitgerust met een betrouwbare air gap limiet schakelaar en air gap indicator schaal en sensor, inductance gap van ijzerkern kan direct op het bedieningspaneel worden gelezen.
De reactor keert na afloop van de test terug naar de beginpositie van de luchtkloof.
De fase-sequentie-back-upbescherming is geïnstalleerd in het transmissietoestel om schade te voorkomen.
PD vrij ontwerp van het systeem, kleine hoeveelheid gedeeltelijke ontlading zelf.

V. Algemene technische gegevens:

Modus van resonantiecircuit: serie-resonantie met variabele inductance
Systeemmodel: op bestelling
Invoervoeding: 380±10% ((eenfasig),50Hz/60Hz
Nominale uitvoercapaciteit: op bestelling
Nominale uitgangsspanning: niet meer dan 800KV
Nominale uitgangsstroom: op bestelling
PD-niveau zelf: niet meer dan 10 pC
Reg. Frequentiebereik: 50/60Hz
Resonantie spanningsgolfvorm: pure sinusgolf
THD van de uitgangsgolfvorm: ≤ 1%
Isolatieniveau: minder dan 1,1 keer en 1min normaal
Werkcyclus: 30 min bij onder de nominale werktoestand;
Kwaliteitsfactor van de testset zelf: Q≥30;
Temperatuurverhoging: minder dan 65 K onder nominale werkstroom gedurende 30 minuten;
Ruisniveau: niet meer dan 65 dB
Reactorstructuur: met olie ondergedompeld met ijzeren tanktype, instelbare inductance

VI. Technologievoordeel

Reactief vermogen volledig gecompenseerd, het vermogen van de apparatuur en het vermogen is slechts minder dan 1/10 van de gemeten apparatuur; met een kleiner volume en lichter in vergelijking met de apparatuur met dezelfde capaciteit.
Met grote uitvoercapaciteit en kleine vermogen, lage kosten, gemakkelijk te bedienen en veilig te houden.
Typisch stroomfiltercircuit, de uitgangsspanningsvervorming (THD) is zeer klein
De kortsluitingstroom na een flits of storing is slechts minder dan 1/10 (1/Q) van de gemeten stroom, kan de schade aan het foutpunt na de storing effectief voorkomen.
Automatische ontploffing van de boog na flashover, het is een lang en stabiel proces om de seriële resonantie spanning te herstellen, veilig.

VII. Functie

Verwijderings- en aanwijzingsfunctie voor het gat tussen de ijzeren kern van de reactor:In de reactor is een gatsensor geïnstalleerd, die de gaten tussen de ijzeren kern en de console rechtstreeks afleest om de werking te begeleiden.
Automatische stap naar beneden functie wanneer de tijd van weerstand is op:Als de tijd is verstreken, stopt het systeem automatisch.
Nul positie dicht, nul start stap-up functie:Als de spanningsregelaar niet op nul staat, kan de HV-uitgangsknop niet worden gesloten.
Overstroombescherming:Het systeem is voorzien van een overstromingsrelais, dat een hoge anti-interferentie, snelle werking en bescherming biedt tegen overstromingsschade.
Overspanning en flitsen van het testobjectover beschermingsfunctiesDit systeem neemt elektronische overspannings- en flitsbeschermingsplaat, beschermt testobject tegen overspanning en flits.grote discreetheid en ongemakkelijke aanpassing van de spiraal-gap-beschermingsspanningDe instelling van de overspanningsbescherming is handmatig aan te passen, digitaal weergegeven, direct, handig en nauwkeurig.De flitsbescherming monstert de ongevalsvariantie van het ontladingssignaal, de vertraging bij het vallenHet is van hoge nauwkeurigheid en voorkomt mogelijke fouten in de beweging door toevallige variatie van stijgende vertraging.
Echttijdmonitorfunctie voor testgegevens:Het is in staat om HV zijdespanning, stroom en LV zijdespanning, stroom te controleren, waardoor de teststatus rechtstreeks kan worden bekeken.
Digitaal weergeven van de schakelresonantie en de vergrendelingsfunctie wanneer deze niet van resonantie is en verhoogt:
Het kan direct de resonantie status van het systeem weergeven door de krachtfactor. Als het systeem is niet op het resonantie punt, moet het druk op de knop dicht om te intensiveren.,Laat de sluitknop los, klik op de stap-op-af-knop om te gaan naar boven of naar beneden.
NoodstopAls er tijdens de test abnormale omstandigheden zijn, zet u deze knop aan.de hoofdtoevoer wordt onmiddellijk afgesneden om de veiligheid van het testpersoneel en de apparatuur te beschermen..

VIII.Accessoires

Accessoirebox voor opslag van accessoires
Verbindingskabels van bedieningspaneel en spanningsregelaar
verbindingskabels van spanningsraggulator en spanningstransformator
met een vermogen van niet meer dan 50 W
Aardingskabels van het systeem
Parallelle kabels van de reactor
HV-uitgangskabels ((reactor om te splitsen, splitser om te testen)
HV-metingskabels (de signaaluitgangskabels van de spanningsdivider)
Er wordt een eindtestrapport, een kwaliteitscertificaat, een gebruikershandleiding en een verpakkingslijst aangeboden.

IX. Facultatief model

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Toepassing voor turbinegeneratoren of warmte-energiegeneratoren
De in punt 3.4.1 vermelde parameters zijn van toepassing op:	500 kV	2A	1000 kVA	Voor 145 kV en lager CB of CVT
Het vermogen van de splijtstof is gelijk aan het vermogen van de splijtstof.	600 kV	2A	1200 KVA	Voor 252 KV en lager CB of CVT
CHX-L-4000KVA/800KV	800 kV	5A	4000 KVA	Voor 500 kV en lager CB of CVT
Speciale eisen kunnen per bestelling worden gesteld
