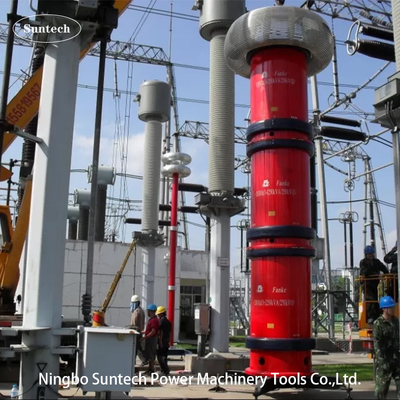

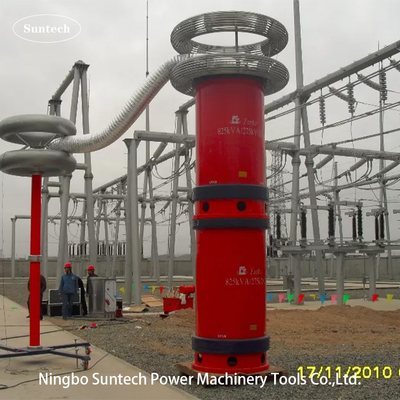

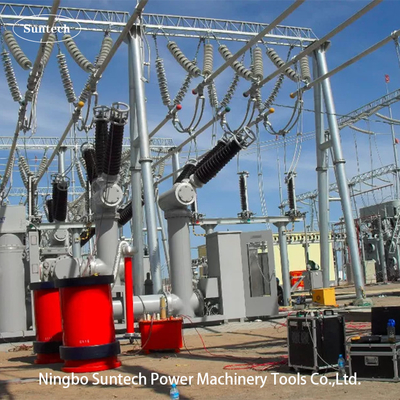

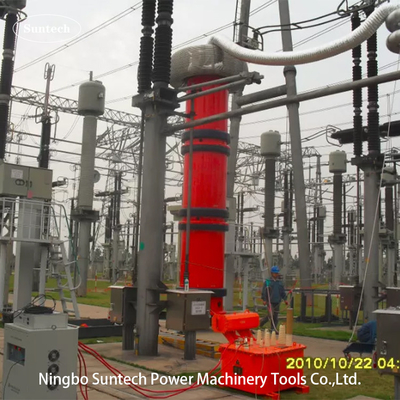

30-300 Hz frequentie Hoogspanningsresonantie-testsysteem met variabele frequentie-energieleveringsbron

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	Ningbo Suntech Power
Certificering:	ISO9001
Modelnummer:	CHX-4800KVA/200KV,400KV,600KV,800KV

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Één eenheid
Prijs:	Negotiable
Verpakking Details:	Export standaard houten behuizing met fumigatievrij
Levertijd:	45 tot 60 werkdagen
Betalingscondities:	T/T, L/C
Levering vermogen:	5 sets / 2 maanden

Contact

Gedetailleerde productomschrijving

Testbeginsel:	Variabele frequentie resonancircuit	Gebruik:	Op locatie wisselstroomstandspanningstest Onder 200KV, 400KV, 600KV, 800KV Voor HV GIS of GIL
Ontwerp kenmerk:	Hoogspanningsmodulaire testreactor, hogere Q-waarde, meerdere testbereiken	Component:	V/F stroombron, opwindingstransformator, lichter modulaire testreactor en spanningsdivider
Testfrequentie:	30-300Hz	Werkcyclus:	15 minuten of 60 minuten
Testnauwkeurigheid:	Niet minder dan 1,5%	Outputgolfvorm:	Goede sinusgolf
Speciaal voor:	Test op locatie voor HV- of EHV-GIS, CT, PT	Reactieve methode:	In serie of in parallel verband
Testnorm:	IEC60060-1:2010;IEC 62271-203:2011 voor GIS
Hoog licht:	300 Hz hoogspanningsresonanttestsysteem , Variabele frequentie resonantie test systeem

Variabele frequentie resonantie weerstaan spanning test set, voor EHV hoge spanning GIS test

I. Toepassing:

Deze test set model CHX-4800KVA/200KV,400KV,600KV,800KV is ontworpen omAC-hypotest op locatie met technologie voor variabele frequentie-resonancircuitsvoor GIS-installaties van de klasse 110 kV tot 800 kV en andere HV-elektrische installaties; de hoogste testspanning bedraagt niet meer dan 200 kV,400 kV,600KV of 800KV via modulaire HV-testreactoren in parallel of in serieverbinding ;de testfrequentie kan variëren van 30-300 Hz; de werkcyclus is niet langer dan 15 min of 60 min.

Door middel van modulaire testreactoren die in parallel of in seires zijn aangesloten, kan de testset ook de volgende AC hypotest ter plaatse uitvoeren:

1.1 Maximaal 200 KV en 24 A voor HV GIS met maximaal U_gemeten=123KV enandere HV-elektrische apparatenfaciliteiten

1.2 Maximaal 400 KV en 12 Avoor HV GIS met maximaal U_gemeten=300KV enandere HV-elektrische apparatenfaciliteiten

1.3 Maximaal 600KV en 6Avoor EHV GIS met niet meer dan U_gemeten=550KV enandere HV-elektrische apparatenfaciliteiten

1.4 Maximaal 800KV en 6Avoor EHV GIS met niet meer dan U_gemeten=800KV enandere HV-elektrische apparatenfaciliteiten

Tot nu toe hadden wij 1200KV en 9A variabele frequentie resonantie test systeem voor China Power Grid bedrijf geleverd.ander serieel modelvolgens verschillende HV- of UHV-testtoepassingen door middel van testreactoren in serie of in parallelle verbinding en aantal configuraties in elke set,Het soortgelijke model kan een ander typisch model zien in de volgende clausule.

II. Belangrijkste onderdelen:

SN: niet-verbindend	Naam van de onderdelen	Type en specificatie	Qty.	Elk gewicht	Elke dimensie
1	Variabele frequentievermogen	FKVF-200kW/380V	1 stuk	180 kg	750 x 700 x 1000 mm
2	Excitatietransformator	CQSB ((J) 200 kVA	1 stuk	1800 kg	650650800 mm
3	HV-resonantieproefreactor	CHX ((kf) - 1200 kVA/200 kV	4 stuks	2800 kg	D1200*H1250 mm
4	Capacitatieve verdeling	TRF-800kV/1000pF	1 set	550 kg	D350*H7600 mm
5	Speciale testtoestellen		1 set

Opmerking:1. Laadcapacitor kan optioneel zijn wanneer een kleine laadlijn teest of analoge belasting nodig heeft om de testfrequentie te regelen.

2De testreactor kan worden geproduceerd om 150KV, 200KV, 250KV, 300KV, 350KV, 400KV te zijn voor elk stuk gerangschikt spanning volgens verschillende geteste object scope of klant requried.de nominale stroom van elke HV-reactor kan 1~15A zijn.,

3. HV-dampinginductiviteit kan optioneel zijn voor het onderdrukken van hoogfrequente harmonische signalen en het weerstaan van overspanning veroorzaakt door flashover van het geteste object, speciaal in EHV- of UHV-testsets.

III. Toetsbeginsel:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Variabele frequentie stroombron T: Excitatietransformator
L: Testreactor Cx: geteste apparatuur MOA1: bliksemstopper
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm))

Algemene technische gegevens:

Testmodus van het systeem: serie-resonantie met variabele frequentie
Systeemmodel: CHX-4800KVA/200KV,400KV,600KV,800KV
Invoervoeding: 380 ± 10% ((driefasig),50Hz/60Hz
Aantal HV-testreactoren: 4 stuks
Nominale uitgangscapaciteit: 4800 kVA
Nominale uitgangsspanning: 200KV,400KV,600KV,800KV
Maximale testspanning: niet meer dan200KV, 400KV, 600KV, 800KV
Nominale uitgangsstroom: 6A/een stuk of in serie;12A of 24A in parallel
Reg. Frequentiebereik: 30 Hz-300 Hz
Resonantie spanningsgolfvorm: sinusgolf
THD van de uitgangsgolfvorm: ≤ 1%
Isolatieniveau: minder dan 1,1 keer en 1min normaal
Werkcyclus: 15 min of 60 min optioneel bij onder de nominale werktoestand;
Kwaliteitsfactor van de testset zelf: Q≥60
Temperatuurverhoging: minder dan 65 K onder de nominale stroom tijdens de werkcyclus;
Geluidsniveau: niet meer dan 70B
Reactorstructuur: olie-onderdompeld type, epoxy buiscilindertype;

V. Hoofd meet- en besturingssoftware als volgt:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.Accessoires

Accessoirebox voor opslag van accessoires
Inlaatkabels van energiebronnen
Uitgangskabels van energiebronnen
met een vermogen van niet meer dan 50 W
Aardingskabels van het systeem
Parallelle kabels van de reactor
HV-metingskabels (de signaaluitgangskabels van de spanningsdivider)
HV-uitgangskabels ((reactor om te splitsen, splitser om te testen)
Ondersteunende basis voor de scheiding
Corona-ring voor testreactor en -verdeler
Er wordt een eindtestrapport, een kwaliteitscertificaat, een gebruikershandleiding en een verpakkingslijst aangeboden.

VII. Ander typisch model

7.1 Voor GIS van de klasse 123KV ~ 300KV AC hypotest op locatie

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Toepassing (vanaf 45 Hz)
CHX-400KVA/200KV,400KV	200 kV*2	2A@200KV	400 kVA	Voor GIS-klasse 123KV en lager
		1A@400KV		Voor GIS-klasse 300KV en lager
CHX-800KVA/200KV,400KV	200 kV*2	4A@200KV	800 KVA	Voor GIS-klasse 123KV en lager
		2A@400KV		Voor GIS-klasse 300KV en lager
CHX-1000KVA/200KV,400KV	200 kV*2	5A@200KV	1000 kVA	Voor GIS-klasse 123KV en lager
		2.5A@400KV		Voor GIS-klasse 300KV en lager
CHX-2000KVA/200KV,400KV	200 kV*2	10A@200KV	2000 KVA	Voor GIS-klasse 123KV en lager
		5A@400KV		Voor GIS-klasse 300KV en lager
Speciale eisen kunnen per bestelling worden gesteld

7.2Voor GIS van de klasse 145KV ~ 362KV AC hypotest op locatie

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Toepassing (vanaf 45 Hz)
CHX-500KVA/250KV,500KV	250 kV*2	2A@250KV	500 KVA	Voor GIS-klasse 145 KV en lager
		1A@500KV		Voor GIS-klasse 362KV en lager
CHX-1000KVA/250KV,500KV	250 kV*2	4A@250KV	1000 kVA	Voor GIS-klasse 145 KV en lager
		2A@500KV		Voor GIS-klasse 362KV en lager
CHX-2000KVA/250KV,500KV	250 kV*2	8A@250KV	2000 KVA	Voor GIS-klasse 145 KV en lager
		4A@500KV		Voor GIS-klasse 362KV en lager
CHX-3000KVA/250KV,500KV	250 kV*2	12A@250KV	3000 KVA	Voor GIS-klasse 145 KV en lager
		6A@500KV		Voor GIS-klasse 362KV en lager
Speciale eisen kunnen per bestelling worden gesteld

7.3 Voor170 KV ~ 550 KV klasse GIS AC hypotest ter plaatse

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Toepassing (vanaf 45 Hz)
CHX-1200KVA/300KV,600KV	300 kV*2	4A@300KV	1200 KVA	Voor GIS-klasse 170 KV en lager
		2A@600KV		Voor klasse GIS van 550 kV en lager
CHX-1800KVA/300KV,600KV	300 kV*2	6A@300KV	1800 KVA	Voor GIS-klasse 170 KV en lager
		3A@600KV		Voor klasse GIS van 550 kV en lager
CHX-2400KVA/300KV,600KV	300 kV*2	8A@300KV	2400 KVA	Voor GIS-klasse 170 KV en lager
		4A@600KV		Voor klasse GIS van 550 kV en lager
CHX-3600KVA/300KV,600KV	300 kV*2	12A@300KV	3600 KVA	Voor GIS-klasse 170 KV en lager
		6A@600KV		Voor klasse GIS van 550 kV en lager
CHX-4800KVA/300KV,600KV	300 kV*2	16A@300KV	4800 KVA	Voor GIS-klasse 170 KV en lager
		8A@600KV		Voor klasse GIS van 550 kV en lager
Speciale eisen kunnen per bestelling worden gesteld

7.4 Voor123 KV ~ 800 KV klasse GIS AC hypotest op locatie

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Toepassing (vanaf 45 Hz)
CHX-2400KVA/200KV × 4	800 kV	12A@200KV	2400 KVA	Voor GIS-klasse 123KV en lager
		6A@400KV		Voor GIS-klasse 300KV en lager
		3A@600KV		Voor klasse GIS van 550 kV en lager
		3A@800KV		Voor GIS-klasse 800KV en lager
CHX-3600KVA/200KV × 4	800 kV	13A@200KV	3600 KVA	Voor GIS-klasse 123KV en lager
		9A@400KV		Voor GIS-klasse 300KV en lager
		4.5A@600KV		Voor klasse GIS van 550 kV en lager
		4.5A@800KV		Voor GIS-klasse 800KV en lager
CHX-4800KVA/200KV × 4	800 kV	24A@200KV	4800 KVA	Voor GIS-klasse 123KV en lager
		12A@400KV		Voor GIS-klasse 300KV en lager
		6A@600KV		Voor klasse GIS van 550 kV en lager
		6A@800KV		Voor GIS-klasse 800KV en lager
Speciale eisen kunnen per bestelling worden gesteld
