Lange HV XLPE-kabeltesttoestel / Hv-testapparatuur 3000 KVA of OEM-capaciteit

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	Ningbo Suntech Power
Certificering:	ISO9001
Modelnummer:	CHX-3000KVA/150KV

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Één eenheid
Prijs:	Negotiable
Verpakking Details:	Export standaard houten behuizing met fumigatievrij
Levertijd:	25~35 werkdagen
Betalingscondities:	L/C, T/T
Levering vermogen:	10 sets / 2 maanden

Contact

Gedetailleerde productomschrijving

Testbeginsel:	Variabele frequentie resonancircuit	Gebruik:	AC-spanningstest voor HV-kabel of GIS
Maximum capaciteit:	3000 KVA of OEM	Max.Voltage:	150KV of OEM
Testfrequentie:	20-300 Hz	Werkcyclus:	60 minuten of OEM
Testnauwkeurigheid:	Niet minder dan 1,5%	Speciaal voor:	Test op locatie voor lange HV XLPE-kabels en GIS
Testnorm:	IEC 60060-1:2010;IEC 60840:2011 en IEC 62067:2011 voor XLPE-kabels
Hoog licht:	3000 KVA kabelproeftoestel , XLPE-kabelproeftoestel , XLPE-kabel Hv-testapparatuur

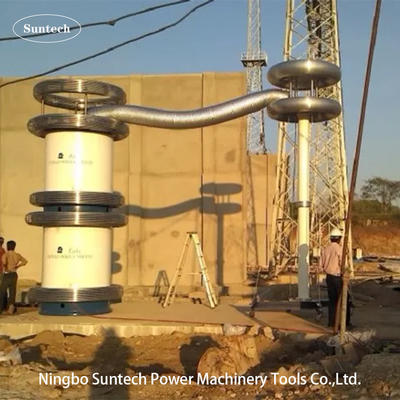

Variabele frequentie resonantie weerstaan spanning test reactor voor lange HV XLPE kabel

I. Toepassing:

De hoogspanningstestreactor is een HV-booster of generator in het variabele frequentie-resonantie-standspanningscircuit, het heeft een grote capaciteit en HV voor één stuk met een hogere kwaliteitsfactor.het is speciaal voor de test van hoogspanningskabel XLPE met langere afstand .

Fanke bedrijf kan het ontwerp afmaken en de goederen produceren volgens alle soorten eisen van de klant. zoals cilinder type en ijzer tank type.

De testreactor kan worden geproduceerd voor 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV voor elk stuk gerangschikte spanning volgens verschillende geteste object scope of klant requried.de nominale stroom van elke HV-reactor kan 1~5A zijn,10A,15A,20A,25A,30A.

II. Verslag van het testprincipe:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Variabele frequentie stroomvoorziening die het besturings- en meetonderdeel is van het testcircuit.

T: Excitatietransformatoren die de excitatiespanning voor de HV-testreactor leveren
L: Proefreactor met resonantie-inductiviteit in het LC-circuit en die de testspanning produceert

Cx: Beproefde apparatuur

MOA1: Bliksemhalter is het beschermende onderdeel van de opwindingstransformator
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm)) dat HV-spanningsmeting is

Algemene technische gegevens:

Testmodus van het systeem: serie-resonantie met variabele frequentie
Systeemmodel: OEM
Invoervoeding: 380 ± 10% ((driefasig),50Hz/60Hz
Aantal HV-testreactoren: OEM
Nominale uitvoercapaciteit: OEM
Nominale uitgangsspanning: 150KV of OEM
Maximale testspanning: niet meer dan 150KV,300KV,450KV
Nominale uitgangsstroom: 25A max of OEM
Reg. Frequentiebereik: 20 Hz-300 Hz
Resonantie spanningsgolfvorm: sinusgolf
THD van de uitgangsgolfvorm: ≤ 1%
Isolatieniveau: minder dan 1,1 keer en 1min normaal
Werkcyclus: 60 min bij onder de nominale werktoestand;
Kwaliteitsfactor van de testset zelf: Q≥60
Temperatuurverhoging: minder dan 65 K onder nominale werkstroom gedurende 60 minuten;
Ruisniveau: niet meer dan 65 dB
Reactorstructuur: olie-onderdompeld type, epoxy buiscilindertype;

IV.Accessoires

Noodzakelijke kronenringen
Parallelle kabels van de reactor
HV-uitgangskabels ((reactor om te splitsen)
Corona ring voor testreactor
Er wordt een eindtestrapport, een kwaliteitscertificaat, een gebruikershandleiding en een verpakkingslijst aangeboden.

V. Typisch model van testreactoren

1 Facultatief model voor XLPE-kabel van de klasse 132KV

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Maximale toepassing
CHX-775KVA/155KV	155 kV	5A	775 KVA	132 kV kabel≤1km
CHX-1550KVA/155KV	155 kV	10A	1550 KVA	132 kV kabel≤2km
CHX-2325KVA/155KV	155 kV	15A	2325 KVA	132 kV kabel≤3km
CHX-3100KVA/155KV	155 kV	20A	3100 KVA	132 kV kabel≤4km
De in punt 2 van deze bijlage vermelde systemen worden gebruikt.	155 kV	25A	3875 KVA	132 kV kabel≤5km
CHX-7750KVA/155KV	155 kV	50A	7750 KVA	132 kV kabel≤10km
CHX-12400KVA/155KV	155 kV	80A	12400 KVA	132 kV kabel≤16km
De in de bijlage vermelde systemen worden gebruikt.	155 kV	100A	15500 KVA	132 kV kabel≤20km
Speciale eisen kunnen per bestelling worden gesteld

Opmerking: geteste kabelspanningsklasse ≤ 132 kV, 0,25 uF/km

2 Facultatief model voor de spanningsonderzoek op locatie van XLPE-kabels van de klasse 230KV

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Maximale toepassing
CHX-2020KVA/255KV	255 kV	8A	2020 KVA	220~230kV kabel≤1km
CHX-4080KVA/255KV	255 kV	16A	4080 KVA	220~230kV kabel≤2km
CHX-6120KVA/255KV	255 kV	24A	6120 KVA	220~230kV kabel≤3km
CHX--8160KVA/255KV	255 kV	32A	8160 KVA	220~230kV kabel≤4km
De voorziening van het voertuig is in overeenstemming met de voorschriften van punt 6.2.3.	255 kV	40A	10200 KVA	220~230kV kabel≤5km
CHX--20400KVA/255KV	255 kV	80A	20400 KVA	220~230kV kabel≤10km
De in punt 3.4.1 bedoelde vergunningen zijn niet van toepassing op een voertuig met een vermogen van meer dan 100 kW.	255 kV	100A	25500 KVA	220~275kV kabel≤12,5km
Speciale eisen kunnen per bestelling worden gesteld

Opmerking: geteste kabelspanningsklasse ≤ 230 kV, 0,25 uF/km

3 Facultatief model voor de spanningsonderzoek op locatie van XLPE-kabels van de klasse 330 KV

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Maximale toepassing
CHX-3500KVA/350KV	350 kV	10A	3500 KVA	330 kV kabel≤1km
CHX-7000KVA/350KV	350 kV	20A	7000 KVA	330 kV kabel≤2km
CHX-10500KVA/350KV	350 kV	30A	10500 KVA	330 kV kabel≤3km
CHX-14000KVA/350KV	350 kV	40A	14000 KVA	330kV kabel≤4km
CHX-21000KVA/350KV	350 kV	60A	21000 KVA	330kV kabel≤5km
CHX-28000KVA/350KV	350 kV	80A	28000 KVA	330kV kabel≤10km
Speciale eisen kunnen per bestelling worden gesteld

Opmerking: geteste kabelspanningsklasse ≤ 330kV, 0,25uF/km

4 Facultatief ander model voor lange XLPE-kabels

Model	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Toepassing (vanaf 20 Hz)
CHX-2600KVA/130KV	130 kV	10A,20A	1300 KVA	Voor U₀=64KV en onder kabel
CHX-3000KVA/150KV	150 kV	10A, 20A	3000 KVA	Voor U₀= 87KV en onder kabel
CHX-10000KVA/250KV	250 kV	20A, 40A	10000 KVA	Voor U₀=127KV en onder kabel
CHX-20000KVA/250KV	250 kV	20A, 80A	20000 KVA	Voor U₀=127KV en onder kabel
CHX-21000KVA/350KV	350 kV	20A, 60A	21000 KVA	Voor U₀=230KV en onder de kabel
CHX-42000KVA/350KV	350 kV	20A, 80A	42000 KVA	Voor U₀=230KV en onder de kabel
Speciale eisen kunnen per bestelling worden gesteld

Opmerking: de testspanning van de XLPE-kabel wordt beschouwd als 1,7U.₀

5 Facultatief model voor kabel van de HV- of EHV-klasse en GISAC-hypotest ter plaatse

MOdel	Nominale spanning	Nominale uitgangsstroom	Nominale uitvoercapaciteit	Toepassing (vanaf 20 Hz)
CHX-2600KVA/130KV,260KV	130 kV,260 kV	20A@130KV	2600 KVA	Voor U₀=64KV kabel Voor GIS van de klasse 72,5 KV
		10A@260KV		Voor U₀=127KV-kabel Voor GIS van de klasse 145KV
CHX-9000KVA/150KV,300KV	150 kV, 300 kV	60A@150KV	9000 KVA	Voor U₀= 87KV-kabel Voor GIS van de klasse 72,5 KV
		30A@300KV		Voor U₀= 160KV kabel Voor GIS van de klasse 170 KV
CHX-10000KVA/250KV,500KV	250KV,500KV	40A@250KV	10000 KVA	Voor U₀=127KV-kabel Voor GIS van de klasse 145KV
		20A@500KV		Voor U₀=290KV-kabel Voor GIS van de klasse 362KV
CHX-20000KVA/250KV,500KV	250KV,500KV	80A@250KV	20000 KVA	Voor U₀=127KV-kabel Voor GIS van de klasse 145KV
		40A@500KV		Voor U₀=290KV-kabel Voor GIS van de klasse 362KV
CHX-21000KVA/350KV,700KV	350 kV, 700 kV	60A@350KV	21000 KVA	Voor U₀=190KV-kabel Voor GIS van de klasse 170 KV
		30A@700KV		Voor U₀=290KV-kabel Voor GIS van klasse 550KV
Speciale eisen kunnen per bestelling worden gesteld
