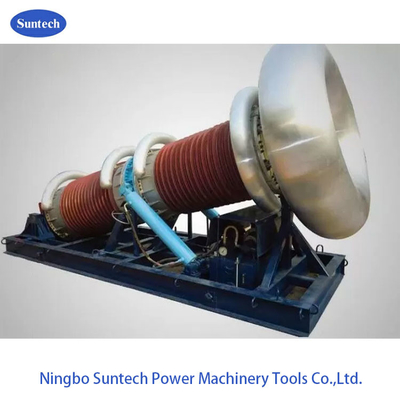

Variabele inductantie Resonant Voltage Test Set, Hydraulisch type HV Test Set Met Resonance, CVT Testing
I. Toepassing:
CHX-(LYY) Hydraulische apparaten voor automatische opheffing voor resonantietests zijn hoofdzakelijk van toepassing op het detecteren van wisselspanning en gedeeltelijke ontlading van hoogspanningsapparaten van maximaal 800 KV.Vooral geschikt voor veldkalibratietests voor verschillende CVT-niveaus en wisselspanningscontroles voor verschillende HV-niveaus.GIS en GIL.
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogyHet is een van de belangrijkste factoren voor de verbetering van de kwaliteit van het onderzoek.
II. Toepassingsgebied
Gebruikt voor een PD-vrije hoogspanningsstroombron voor veldkalibratietests van CVT-hoekverschil en verhoudingfout.
Gebruikt voor wisselspanningstest en PD-test van HV.GIS, HV.GIL, HV.switch, wederzijdse inductor en bushing met een spanning van niet meer dan 800KV
III. Belangrijkste onderdelen:
IV. Stevig staan en recycling Figuur
1.Multi-tap ontwerp voor beide reactoren in staat om te voldoen aan de vermogen frequentie hoge spanning output vereist door veld kalibratie voor CVT onder 50Hz.
2.Matching met een variabele frequentie-energiebron om de AC-spanningstest te voltooien voor elektrische apparatuur zoals GIS, breaker,
wederzijdse inductor, isolatiebereik van 110KV--500KV.
Algemene technische gegevens:
Nominale condensator: 400 KVA ¥ 1000 KVA
Nominale spanning: 400KV 800KV
Nominale stroom: 1A ∼ 2A
Werkvermogen: eenfasige voeding 380V,50Hz/60Hz
Systeemkwaliteitsfactorwaarde: Q ≥ 50
Werkcyclus en temperatuurstijging: na 15 minuten nominale werking stijgt de wikkeltemperatuur ≤ 65K
Ruis: ≤ 65 dB
Hoogte: ≤ 3000 m
Omgevingstemperatuur: -25°C ~45°C,relatieve luchtvochtigheid ≤ 90%,geen condensatie
Grootte: zie bovenstaande figuur
VI.Accessoires
VII. Ander typisch model
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit |
Toepassing (vanaf 45 Hz) |
CHX-(LYY) -400KVA/400KV | 200 kV*2 | 2A@200KV | 400 kVA | Voor GIS van klasse 132KV en lager |
1A@400KV | Voor 132 KV en lager CVT-klasse | |||
CHX-(LYY) -800KVA/400KV | 200 kV*4 | 4A@200KV | 800 KVA | Voor GIS van klasse 132KV en lager |
2A@400KV | Voor 132 KV en lager CVT-klasse | |||
CHX-(LYY) -800KVA/400KV,800KV | 400KV*2 | 2A@400KV | 800 KVA | Voor GIS-klasse 400KV en lager |
1A@800KV | Voor CVT-klasse 400KV en lager | |||
CHX-(LYY) -1600KVA/400KV,800KV | 400KV*4 | 4A@400KV | 1600 KVA | Voor GIS-klasse 400KV en lager |
2A@800KV | Voor CVT-klasse 400KV en lager | |||
Speciale eisen kunnen per bestelling worden gesteld |
