Plaats van herkomst: | Ningbo, China |
Merknaam: | Ningbo Suntech Power |
Certificering: | ISO9001 |
Modelnummer: | CHX-L-350KVA/50KV |
Min. bestelaantal: | Één eenheid |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Export standaard houten behuizing met fumigatievrij |
Levertijd: | 35~45 het werkdagen |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 5 eenheden/2 maanden |
Gebruik: | Testmachine voor thermische generatoren | Testpunt: | AC-hypotest en gedeeltelijke ontladingstest |
---|---|---|---|
Testspanning: | Niet meer dan 50 kV | Teststroom: | Niet meer dan 7A |
Testfrequentie: | 50Hz of 60HZ | PD vrij: | Niet meer dan 5% bij 50 kV |
Werkcyclus: | 30 minuten of op bestelling | Testnauwkeurigheid: | Niet minder dan 1,0% |
Hoog licht: | Testapparatuur voor thermische generatoren met een laag geluidsniveau,Hoog nauwkeurige thermische generator tester,AC-hoge spanningstester 50 Hz |
Vermogen Frequentie AC Resonant Voltage Test Set, voor thermische generatoren Test
I. Productbeschrijving:
Volgens de relevante testnormen van IEC en IEEEde herziening ofnieuwe installatie van de generator, moet de stator winding van de grote capaciteit thermische energiegenerator AC weerstandspanning test uit te voerenmet een vermogen van 50 of 60 Hzfrequentie.

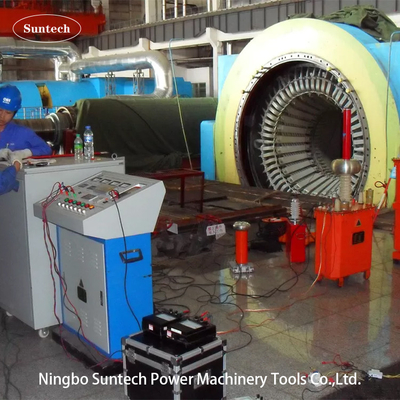

AC-resonanttestsets kunnen worden ingedeeld in een resonanttestsysteem met variabele frequentie en variabele inductantie.Vermogenfrequentie AC resonantie bestandspanningstest set voor grote capaciteit thermische generatoren isEen groot vermogen op het testobject kan worden verkregen door het gebruik van de set een kleine vermogenstoevoer en een kleine ruimte in te voeren.Dus de test set wordt meestal gebruikt voor on-site AC weerstaan spanning test en PD detecteren HV bron voor de energie-generatorDe testset model CHX-350KVA/50KV is ontworpen en gebruikt voor het testen van warmtegeneratoren van de klasse 600MW en lager.
II. Toepassing
Warmtegeneratoren met een vermogen van 600 MW en minder
100 MW en minder dan hhydraulische generatoren
III. Belangrijkste onderdelen:
SN: niet-verbindend | Naam van de onderdelen | Type en specificatie | Qty. | Elk gewicht | Elke dimensie |
1 | Resonantiecontrolekonsole | DCG-L-50KVA/380V | 1 stuk | 25 kg | 600*360*850 mm |
2 | Elektrische spanningsregelaarkas | DT-50KVA/0~420V | 1 stuk | 300 kg | 600*500*1150 mm |
3 | Excitatietransformator | CQSB-50kVA/8KV | 1 stuk | 300 kg | 650*650*800 mm |
4 | Variabele inductantie reactor | CHX ((TL) - 350 kVA/50 kV | 1 stuk | 1000 kg | 950*750*1400 mm |
5 | Spanningsdivider | TRF-50KV | 1 set | 5 kg | D170*H850 mm |
6 | Speciale testtoestellen | ||||
Opmerking: bijzondere eisen kunnen op bestelling worden gesteld. |
Algemene technische gegevens:
VI. Functie
VII.Accessoires
VIII. Verkooplijst van toepassingen
SN: niet-verbindend | Projectnaam |
Nominaal vermogen van de generator
|
Typisch model van de testset | Land | Bevel Qty. |
1 | Drie kloofen waterkrachtcentrale | 700 MW waterkrachtgenerator | CHX-L-2350KVA/55KV | China | 2 set |
2 | Gezhouba Hydropower Station | 170 MW waterkrachtgenerator | De in punt 2 van deze bijlage vermelde parameters zijn van toepassing op: | China | 2 set |
3 | Waterkrachtcentrale Xiluodu | 770 MW waterkrachtgenerator | CHX-L-2850KVA/55KV | China | 2 set |
4 | Xiangjiaba waterkrachtcentrale | Hydro-elektrische generator van 800 MW | De in punt 3.4.2 bedoelde vergunningen zijn niet van toepassing op de in punt 3.4.2 bedoelde vergunningen. | China | 2 set |
5 | Waterkrachtcentrale Wudongde | 850 MW waterkrachtgenerator | De in punt 5.1.1.4.1 vermelde parameters zijn van toepassing op: | China | 2 set |
6 | Waterkrachtcentrale Baihetan | 1000 MW waterkrachtgenerator | CHX-L-4800KVA/65KV | China | 2 set |
7 | SON LA waterkrachtcentrale | 400 MW waterkrachtgenerator | CHX-L-1125KVA/45KV | Vietnam | 1 set |
IX. Facultatief model
Model | Nominale spanning | Nominale uitgangsstroom | Nominale uitvoercapaciteit | Toepassing voor turbinegeneratoren of warmte-energiegeneratoren |
CHX-L-250KVA/50KV | 50 kV | 5A | 250 kVA | Voor generatorstators met een vermogen van 300 MW en minder |
CHX-L-350KVA/50KV | 50 kV | 7A | 350 kVA | Voor generatorstatoren van 600 MW en minder |
CHX-L-600KVA/50KV | 50 kV | 12A | 600 kVA | Voor generatorstators van 1000 MW en minder |
Speciale eisen kunnen per bestelling worden gesteld |
X. Teststandaardtabel van IEC60034-1:2017 Roterende elektrische machines - Deel 1 :Kwalificatie en prestaties
