PD Free Ac Resonant Test Set Partieel ontladen testapparatuur Niet meer dan 10 pC

Productdetails:

Plaats van herkomst:	Ningbo, China
Merknaam:	Ningbo Suntech Power
Certificering:	ISO9001
Modelnummer:	FKWJF-serie

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Één eenheid
Prijs:	Negotiable
Verpakking Details:	Export standaard houten behuizing met fumigatievrij
Levertijd:	65 tot 90 werkdagen
Betalingscondities:	L/C, T/T
Levering vermogen:	5 sets / 2 maanden

Contact

Gedetailleerde productomschrijving

Testbeginsel:	Variabele frequentie resonancircuit	Gebruik:	Induced voltage resistance en gedeeltelijke ontladingstest
Ontwerp kenmerk:	PD-vrij type, niet meer dan 10%	Component:	V/F stroombron, opwindingstransformator, lichter modulaire testreactor en spanningsdivider
Testfrequentie:	150 Hz ∙ 200 Hz Of 20 ∙ 300 Hz	Werkcyclus:	90 minuten of 180 minuten
Testnauwkeurigheid:	Niet minder dan 1,5%	Outputgolfvorm:	Goede sinusgolf
Speciaal voor:	Test op locatie voor een transformator van de klasse UHV met een grote capaciteit	Reactieve methode:	In serie of in parallel verband
Testnorm:	IEC60076-3-2013
Hoog licht:	150 Hz gedeeltelijke ontladingstestapparatuur , PD Free Ac Resonant Test Set , Variabele frequentie ac-resonante testset

PD Free Resonant Voltage Test Set, Transformer Induced Voltage Test en gedeeltelijke ontladingstest

I. Productbeschrijving:

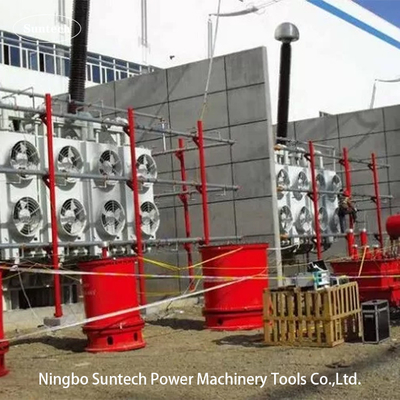

Het testsysteem van de FKWJF-serie wordt voornamelijk gebruikt voor het testen van de weerstand tegen veldgeïnduceerde spanning en de gedeeltelijke ontlading van transformatoren van de klasse 110KV en hoger. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer Het systeem kan ook compatibel worden ontworpen voor het testen van XLPE-kabels of HV-GIS voor lange afstanden.De bovenstaande afbeeldingen zijn voor transformator induceerde spanning weerstaan & gedeeltelijke ontlading test systeem gemaakt door Fanke om te testen voor 220KV vermogen transformator in het veld.

Induced voltage resist test (IVWT), ook wel induced overvoltage resist test, ACSD, ACLD, DVDF genoemd, is een van de belangrijkste dielectrische tests van vermogenstransformatoren.IVWT is nodig voor routine- en acceptatietests bij installatie van een 110KV-vermogenstransformator..

II. Toepasselijke onderwerpen

Transformatoren met een isolatie van 110 kV
Transformatoren van de klasse 220KV, 500KV, 750KV, 1000KV.
De AC-spanning kan worden getest op GIS, transformatoren, schakelaars, bushings en kabels van niet meer dan 1000kv indien deze zijn uitgerust met passende serie-resonantie-HV-reactoren.

III. Samenstelling van het systeem

PD gratis druk-trek variabele frequentie stroombron & observeren & besturen kast,
PD-vrije-opwindingstransformatoren,
Verliescompensatie-testreactor,
Testinstrument voor gedeeltelijke ontlading
Koppelingsspanningsdivider
Noodzakelijke testtoestellen

IV. Technische kenmerken

Lineair vermogen versterker circuit ontworpen, hele sinus golf uitgang, weinig golf vervorming.
Meervoudige bescherming omvat:ontladingsbreukbescherming, overspanningsbescherming, uitslagkortsluitbescherming, start- en nulstandsbescherming, brugarmversterkingslusbescherming,Alle bovenstaande beschermingswerkzaamheden, de spanningsuitgang zal onmiddellijk worden geblokkeerd, de hoofdzloep zal worden afgesneden om de veiligheid van het personeel te garanderen,geteste objecten en testsysteem.
De signaalbron van het apparaat wordt geproduceerd uit een speciale chip, de uitgangsfrequentiestabiliteit kan zo hoog zijn als 0,0001Hz.en de uitgangsspanning wordt geregeld door een enkele chip die de instabiliteit van de spanning minder dan 1% garandeert.
Met instellingsfunctie van testparameters zoals testspanning en -tijd, automatische en handmatige bedieningsmethoden.
Met automatische stabilisatie van de spanning en instelfunctie, constante uitgangspanning wanneer de frequentieregeling binnen het bereik van de vaste frequentie ligt.
Optisch gecontroleerde, volledig geïsoleerde HV- en laagspanningsregelslussen.
Continu verstelbaar in een testfrequentiebereik van 20 ∼ 400 Hz en met automatische zoektocht naar resonantiefrequentie.
LCD-scherm en meerdere roterende muizen, vriendelijke mens-computer interface, eenvoudig en handig te bedienen en draad te tekenen.
De variabele frequentie-energiebron is afgeschermd door een hoogpermeabiliteitsmagnetisch materiaal dat een sterke verstoring van het elektrisch veld kan tegengaan en de nauwkeurigheid en stabiliteit van de metingen kan garanderen.
Deze inrichting kan worden uitgerust met een speciaal testvoertuig en een tank

V. Algemene technische gegevens:

1 Vermogen van variabele frequentie-energiebron: 3 kW~450 kW ((Facultationeel, afhankelijk van het systeemmodel);

2 Nominale ingangsspanning: driefasige 380V±10%,50Hz

3 Nominale uitgangsspanning van het testsysteem: maximaal 1200KV ((Speciale specificaties kunnen op bestelling worden gemaakt)

4 Nominale uitgangsstroom van het testsysteem: kan op bestelling worden gemaakt

5 Uitgangstestfrequentie: 20-400 Hz

6 PD-niveau zelf: ≤ 5pConder nominale uitgangsspanning

7 Uitgangsgolfvorm: standaard sinusgolf, golfvormdeviatiefactor ≤ 1%

8 Graad van instabiliteit van de uitgangsspanning: ≤ 1,0%

9 Graad van instabiliteit van de uitgangsfrequentie: ≤ 0,05%

10 Geluidsniveau: ≤ 65 dB

11 Isolatieniveau: uitgangs-/invoerterminal grond ≥ 3kV/AC/1min

12 Werkcyclus: ≥ 3 uur ((Speciale specificaties kunnen op bestelling worden gemaakt)

13 Toegestane temperatuurstijging: 3 uur continu werken met een nominale belasting van maximaal 70 K

Opmerking:Speciale specificaties kunnen op bestelling worden gemaakt
