Elektrische apparatuur van de FKVF-serie Hoogspanningstestsysteem 5 kW - 400 kW Capaciteit optioneel

Variabele frequentie AC Resonant Voltage Test Set, Variabele frequentie Resonant Control Unit

I. Productbeschrijving:

FKVF-serie variabele frequentie stroombron is de belangrijkste meet- en besturingseenheid en gastmachine voor Variable Frequency AC Resonant Stand Voltage Test Set.Die ook wel variabele frequentiekonverter genoemd wordt.

De variabele frequentiekrachtbron gebruikt een ARM- en FPGA-digitale signaalprocessor met hoge snelheid, ontvangt opdracht van de externe computer, waardoor de controle op hoog niveau van de gehele testprocedure wordt gerealiseerd.FPGA digitale signaalprocessor met hoge snelheid realtime berekeningen en wijzigingen van de uitgangsgolfvorm, real-time test van de hoogspanningswaarde en de parameters van het hoofdcircuit van het omzettervermogen, en retourtestparameters, bedrijfsstatus van de bovenste machine, real-time monsterbeschermingssignalen,een snel sluitend vermogen en een golfvormgenerator.

II. Toepassing en gebruik

• De meet- en besturingseenheid voor een wisselstroomresonantie-testcircuit met variabele frequentie.
• Vervang de oude traditionele console om de efficiëntie van de hoogspanningstest te verhogen en de monitoring en bescherming tijdens de resonantie-standspanningstest te verbeteren.

III. Belangrijkste onderdelen van de eenheid:

• FKVF-hostmachine met variabele frequentie-energiebron
• Optioneel afstandsbedieningcomputer met Engelse testsoftware
• Optioneel externe noodstopbox
• Groep aansluitkabels
• Optioneel Externe alarmmotoren

IV. Testbeginsel (bijvoorbeeld FKVF-300 kW)

V. Technische parameters

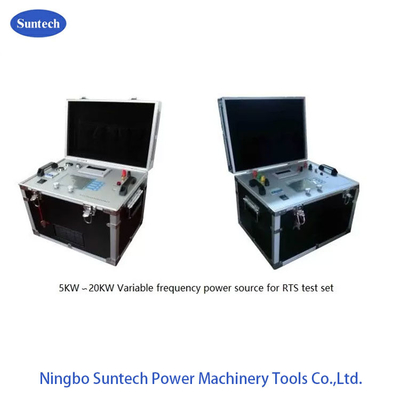

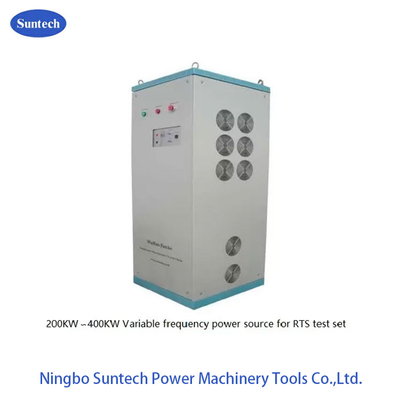

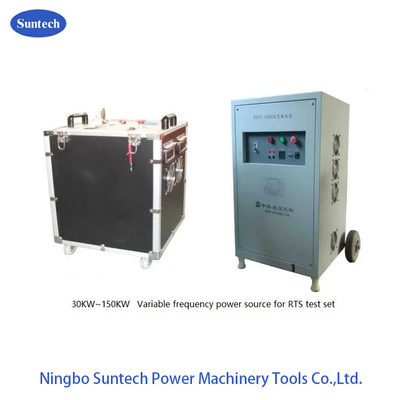

1.Nummercapaciteit: 5 kW, 10 kW, 20 kW, 30 kW, 50 kW, 100 kW,

150 kW, 200 kW, 250 kW, 300 kW,

350 kW, 400 kW, 500 kW optioneel

2.Invoervermogen: hoger dan 20 kW Spanning 380V±10% driefasige;

onder 20 kW Spanning 220V±10% enkelfasig;

3Werkingsinvoer Frequentie: 50 Hz/60 Hz

4.Uitgangsspanning: boven 20 kW: 0-500V (Input 380V) continu verstelbaar

onder 20 kW: 0-250V ((invoer 220V) continu verstelbaar

5Nominale uitgangsstroom: bepaald per model

6.Uitgangsgolfvorm: vierkantgolf

7.Verstelbaar bereik van de uitgangsfrequentie: 20-400 Hz

8.Uitgang Frequentie resolutie: 0.03Hz

9.Uitgangsfrequentie instabiliteit: minder dan 1%

10.Uitgangsfrequentie-stapwaarde: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11.Uitgangsspanning resolutie: 0,01 kV

12.Uitgangsspanningsinstabiliteit: minder dan 1%

13.Uitgangsspanningsstapwaarde: U/45000 vol bereik

14.Continuous operation time: 60 min, temperatuurverhoging is niet meer dan 45K

15Werkomstandigheden: temperatuur -10 °C tot 40 °C

16Hoogte: minder dan 1000 m

17.Gewicht: minder dan < 20 kg ((5~20 kW);

minder dan < 30 kg ((30 ~ 50 kW);

minder dan < 650 kg ((100~400 kW);

minder dan < 650 kg ((400~500KW);

VI. Hoofdfuncties:

• De golfvorm is een vierkantgolf geregeld door de spanning van de pulsbreedte.
• Continu monitoren van de spanning tijdens het bedrijfsproces, wanneer de HV-spanning fluctueert, wat wordt veroorzaakt door schommelingen van de stroomspanning en de stroomfrequentie;Het systeem zal de spanning automatisch afstemmen op de ingestelde spanning.
• Automatisch scannen van de frequentie, zoeken naar resonantiepunt. Frequentiebereik is 20-300Hz.Maximale tijdsduur van het scannen is 2 minuten (volfrequente scanning)De resolutie van de frequentie is 0.03Hz.
• Automatisch testen. U kunt het testprogramma instellen, het testprogramma kan worden verdeeld in 5 segmenten. Het systeem zal het testproces automatisch voltooien volgens het instellen van het programma.
• Wanneer bij automatische test, kunt u te allen tijde schakelen naar handmatige controle status om handmatig de frequentie en spanning reguleren
• Automatisch traceerspanning bij weerstand. Automatisch reguleren van spanning naar object spanning wanneer spanning normaal fluctueren, waarschuwen bij abnormale schommelingen.Gebruikers kunnen voor praktische testsituaties werken.
• Real-time weergave van de U-t-curve (spannings-tijdcurve) bij spanningsregulatie en stand.
• Real-time weergave teststatus. U kunt de overeenkomstige operatie te maken volgens de teststatus
• Sterke beschermings- en waarschuwingsfunctie: bescherming tegen overstroom, bescherming tegen overspanning en flashover-bescherming, abnormale bescherming tegen hoge spanning,Software/hardware gelijktijdige bescherming indicatie. Zorg ervoor dat de veiligheid en formulier rapport bestand voor controle
• Bewaar testgegevens en formulier testrapport automatisch, u kunt testrapport in tijd afdrukken en ook kunt u het rapport op andere plaatsen opslaan en afdrukken.
• Volgens uw voorwaarden om eerdere testgegevens te vragen.
