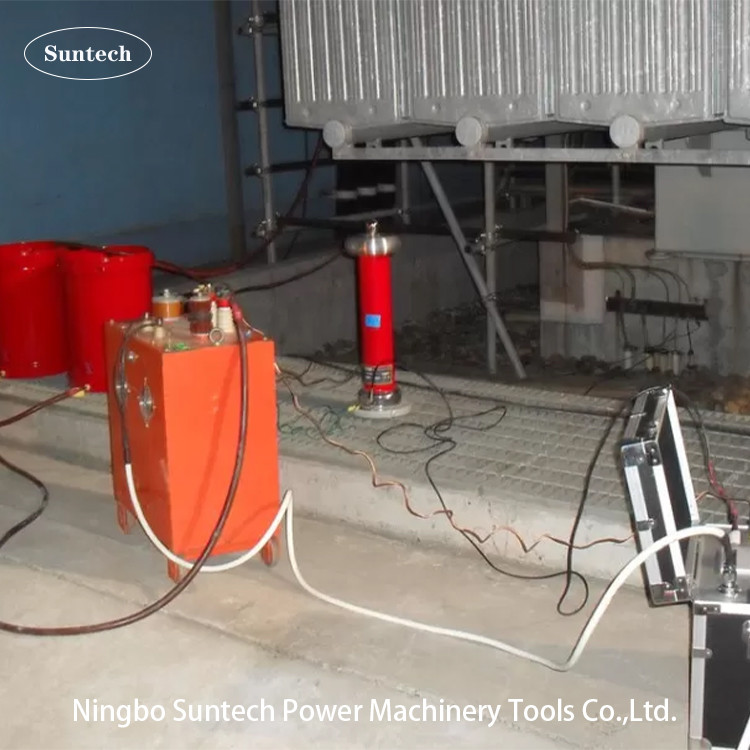

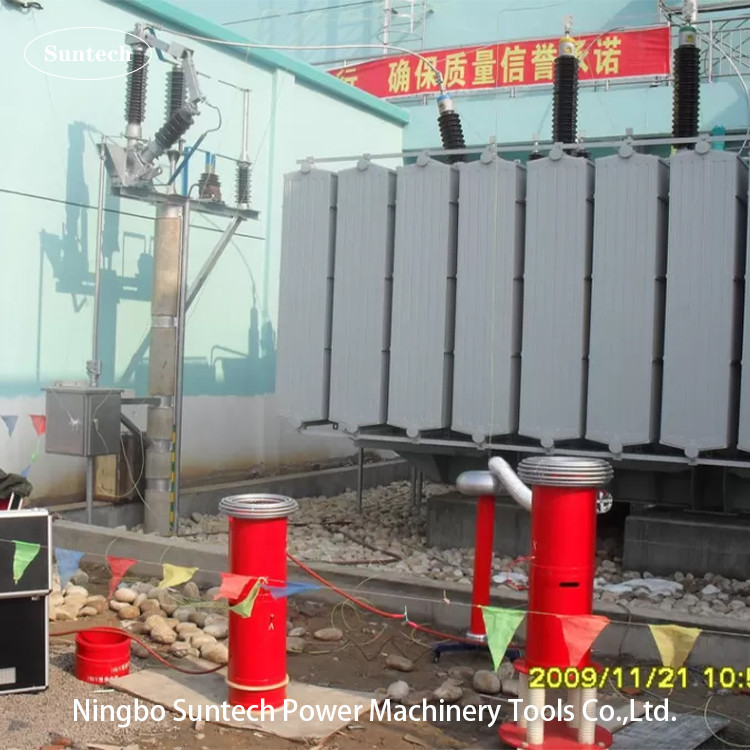

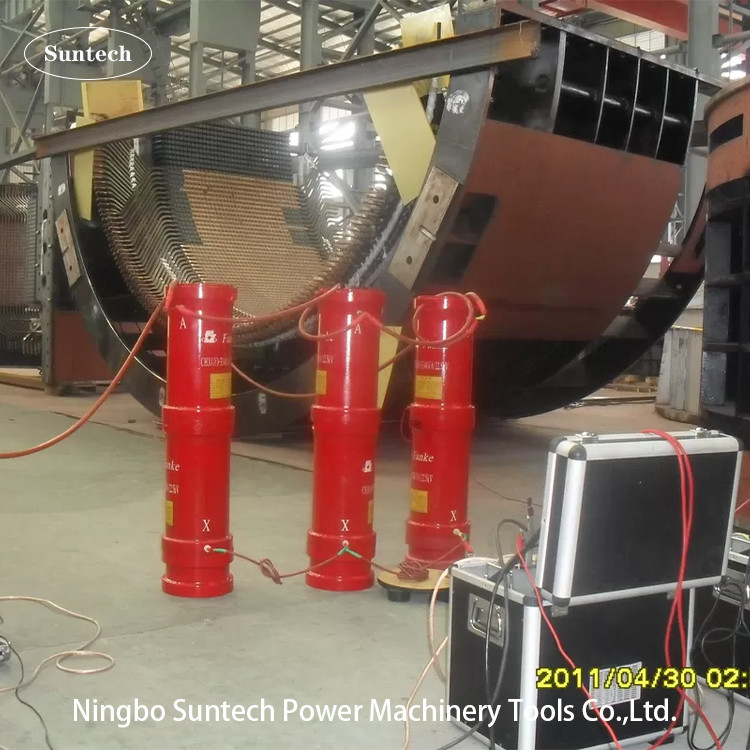

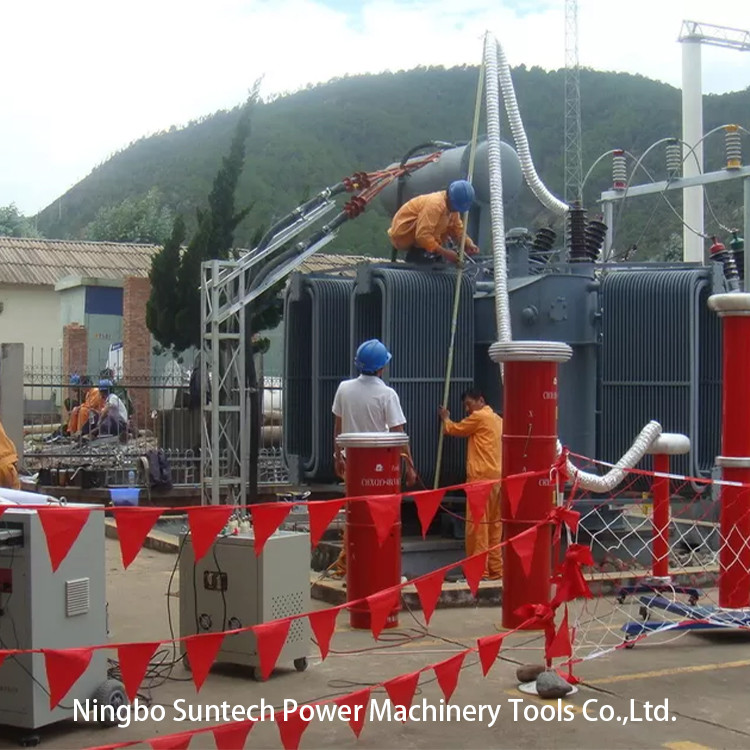

Op locatie AC-resonanttestsysteem voor het testen van 110KV-stations

Opmerking:1De belastingcapacitator kan optioneel worden gebruikt bij het testen van een vermogensmotor, een generator en een vermogenstransformator onder 45-65 Hz.

2De testreactor kan worden geproduceerd voor 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV voor elk stuk, afhankelijk van de verschillende testobjecten of de klantvereisten.

III. Testcircuit:


VF: Variabele frequentie stroombron T: Excitatietransformator
L: Testreactor Cx: geteste apparatuur MOA1: bliksemstopper
C1,C2: Spanningsdivider ((C1 is hoogspanningsarm,C2 is laagspanningsarm))



IV. Technische gegevens:

1. Stroomvoorziening: 220±10% ((eenfasig),50Hz/60Hz
2. Toepassingsbereik: distributie-energieonderdelen en 110KV GIS
3. Nominale uitgangscapaciteit: 216 kVA
4. Testspanning: 27KV, 54KV, 108KV, 200KV
5. Teststroom: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Reg. Frequentiebereik: 30 Hz-300 Hz
7. Resonantie spanningsgolfvorm: sinusgolf
8. THD van de uitgangsgolfvorm: ≤ 1%
9. Isolatieniveau: minder dan 1,1 keer en 1min normaal
10. Werkcyclus: 60 min bij onder de nominale werktoestand;
11. kwaliteitsfactor van de testset zelf: Q≥30 ((bij F=30HZ);
12. Temperatuurverhoging: minder dan 65 K onder nominale werkstroom gedurende 60 minuten;
13. Geluidsniveau: niet meer dan 70B
14. Reactorstructuur: droog type, epoxy buiscilinder type;

V. Toebehoren

• Accessoirebox voor opslag van accessoires
• Inlaatkabels van energiebronnen
• Uitgangskabels van energiebronnen
• met een vermogen van niet meer dan 50 W
• Aardingskabels van het systeem
• Parallelle kabels van de reactor
• HV-metingskabels (de signaaluitgangskabels van de spanningsdivider)
• HV-uitgangskabels ((reactor om te splitsen, splitser om te testen)
• Isolatie-ondersteunende basis
• corona ring voor 200KV-test
• Er wordt een eindtestrapport, een kwaliteitscertificaat, een gebruikershandleiding en een verpakkingslijst aangeboden.

VI. Facultatief deel

Verdichtingscapacitor

• Optioneel model: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
