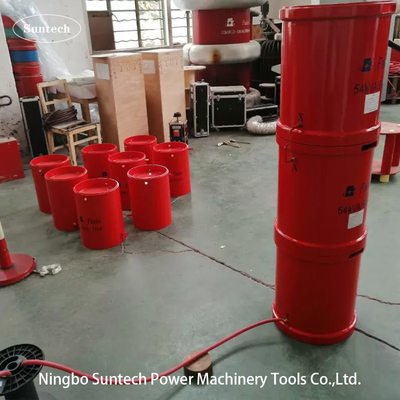

Frequentiemodulatie type Resonantieproefsysteem 280kVA-serie

De frequentiemodulatietype van de serie resonantietoets

1.Toepasselijk toepassingsgebied van het apparaat
1. Voldoen aan de AC-spanningstest van 10kV/300mm2-kabel, de capaciteit per eenheid lengte is 0,3755μF/km, de kabellengte is 2000m, de capaciteit van de geteste kabel is 0,75μF,de testspanning is 22 kV, en de testtijd is 5 min;
2. Voldoen aan de 35kV/240mm2 kabel AC bestand spanningstest, de capaciteit per eenheid lengte is 0,175μF/km, de kabel lengte is 1000m, de capaciteit van de geteste kabel is 0,175μF,de testspanning is 52 kV, en de testtijd is 180min;
3. Voldoen aan de AC-spanningstest van 110kV/630mm2 kabel, de capaciteit per eenheid lengte is 0,1880μF/km, de kabellengte is 100m, de capaciteit van de geteste kabel is 0,188μF,de testspanning is 128 kV, en de testtijd is 60 min;

2Het apparaat volgt de standaard
GB10229-88 "Reactor"
GB50150-2016 "Reglementen voor de test van de overhandiging van energie-apparatuur"
DL/T 596-1996 "Voorbepalingen voor preventieve tests van elektrische apparatuur"
GB1094.1-GB1094.6-96 "Beschermingsgraad van de behuizing"
GB2900 "Elektrische terminologie"
GB/T16927.1~2-1997 "Technologie voor hoogspanningsonderzoek"
GB 191-2000 "Grafische tekens voor verpakking, opslag en vervoer"
JB/T 9641-1999 "Testtransformer"
IEC 358 (1990) "Koppelcapacitor en capaciteitsspanningsverdeler"
Q/WFK005-2005 "Testtransformer" Fanke Company Enterprise Standard
Q/WFK008-2004 "Testreactor" Fanke Company Enterprise Standard

3. Omgevingsomstandigheden van het hulpmiddel
1Omgevingstemperatuur: -5°C-+45°C;
2Relatieve luchtvochtigheid: ≤ 90%, geen condensatie;
3Hoogte: ≤ 1000 m.

4Ten vierde, de voornaamste technische prestatievereisten van het hulpmiddel.
1. Nominaal vermogen: 280 kVA;
2. Nominale spanning: 35kV; 140kV;
3Nominale stroom: 2A;
4Stroomvoorziening: 380 V ± 10%;
5- Nominale vermogen van de variabele frequentie stroomvoorziening: 20 kW;
6Werkfrequentie: 45-300 Hz;
7. Frequentieaanpassingsnauwkeurigheid: 0,01 Hz; frequentiestabiliteit: ≤ 0,01%;
8. Werktijd: 180 minuten continue werking is toegestaan bij nominale vermogen;
9Temperatuurverhoging: na 180 minuten continue werking is de temperatuurverhoging van elk onderdeel ≤ 65 K;
10. Uitgangsgolfvorm: sinusgolf, golfvormvervorming < 1%;
11- kwaliteitsfactor: het apparaat zelf Q> 30 (wanneer f=40Hz);
12Bescherming: met overstromings-, overspannings- en flitsbescherming (zie de rubriek over frequentiekonversie voor details);
13Metingsnauwkeurigheid: 1,5 effectieve waarde.
