Ultralight High Voltage AC-testapparatuur, draagbare Hipot-testset voor korte kabel

Ultralight Power Frequency Testing Transformer, AC Voltage Test Set, Draagbaar type

I. Productbeschrijving

De CQSB-serie ultralichte transformator voor het testen van de frequentie van het vermogen wordt hoofdzakelijk gebruikt voor het testen van de frequentie van het vermogen van AC- of DC-spanning voor HV-elektrische apparatuur,elektrische componenten,isolatiematerialen door elektrisch energiesysteem, industriële en mijnbouwondernemingen,vervoer,wetenschappelijke onderzoekseenheden,met name voor de overdracht,herziening en preventieve veldtests van kleine en middelgrote bedrijven
De HV-booster kan SF6-isolatie of olie-isolatie of epoxyharsisolatie gebruiken.

II. Toepassingen:

• Stromfrequentie AC of DC-spanning bestand zijn bij fabrieksproeven voor soorten HV-elektrische apparatuur,componenten,isolatiematerialen
• Terrainoverdracht, herziening en preventieve veldproeven voor middelgrote en kleine elektrische energieapparatuur.
• AC-spanningstest voor korte kabels
• Stromfrequentie spanning weerstaan bron van isolerende gereedschappen en isolerende laars ((handschoenen)
• AC-test voor schakelaars, transformatoren, motoren, enz.; veel gebruikt voor elektrische tests in verschillende fabrieken en instituten.

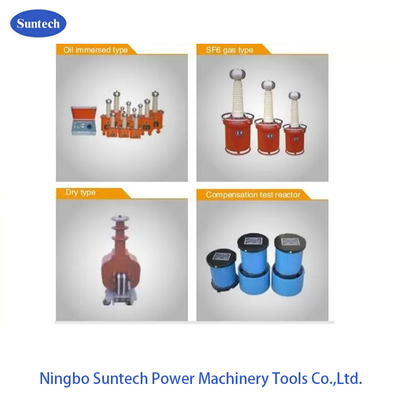

III. Typen HV-booster

• Olie ondergedompelde testtransformer
• SF6 opblaasbare testtransformator
• Transformator voor het testen op droog
• Facultatief droog reactor van het type FKDK met compensatie-stroom of -spanning

IV. Universele besturingsfuncties

1. SF6-gasisolatie op HV-booster
2. met een vermogen van niet meer dan 50 W
3. Digitaal scherm
4. Hoge nauwkeurigheid
5. Hoge resolutie;
6. Automatische timing
7. Volledige bescherming
8. Alarm
9. Automatische timing

V. Belangrijkste onderdelen van één set

• een spanningsregelaar,
• Testtransformator

VI. Optioneel accessoire:

• compensatie-inductor,
• Spanningsdivider (voor nauwkeurige meting van de uitgangsspanning)
• Rectificatie siliciumstapel ((voor het veranderen van wisselspanning naar gelijkstroomspanning),
• een vermogen van niet meer dan 50 W,
• ontladingsstaaf (voor adsorberende restspanningsontlading),
• Beschermingsgolfscheur ((voor ontladingsbescherming in het testcircuit bij spanningsverhoging),
• Microammeter, enz. (voor nauwkeurige metingen van lekstroom bij gelijkstroomspanning)

VII.Technische Spde volgende kwalificaties

1. Output: op bestelling gemaakt, sinusgolf,
2. Capaciteit: op bestelling
3. Tijdbereik: 0-999S
4. Voltage meet nauwkeurigheid: ≤1,5% (F.S) + 3 bites
5. Valuta meetnauwkeurigheid: ≤1,5% (F.S) + 3 bites
6. Duur: 5 minuten bij nominale capaciteit
7. Inlaatspanning:AC220V±10% 50/60Hz±1
8. Omgevingstemperatuur: -8°C-50°C
9. RH:85%, geen dauw
10. Zeespiegel boven: 1000 meter of lager
