Kleine grootte AC Hipot-testapparatuur Vermogenfrequentietest Compensatiereactor

Ultralight Power Frequency Testing Compensator Reactor, AC Voltage Test Set, Draagbaar type

I. Productbeschrijving

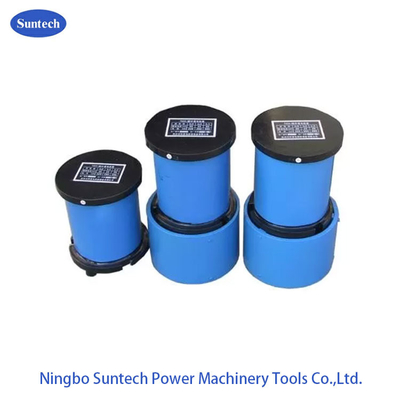

De FKDK-reeks Ultra Light Power Frequency Testing Compensating Reactor is een draagbare compensatie-hogspanningstroomunit met een droog ontwerp.het wordt gewoonlijk gecombineerd met draagbare voedingsfrequentie AC hypot test set om het gewicht van elk stuk van de test set te verminderenHet werkt met een frequentie van 50/60 Hz.

het heeft met kleine afmetingen, lichtgewicht en draagbaar ontwerp,en zorgt ervoor dat de controle-invoercapaciteit van de overeenkomstige spanningsregelaar van de AC hypotest wordt ingesteld op samller door middel van compensatie-teststroom onder niet meer dan de streefspanning tet..

Het is gewoonlijk verbonden met de test object in parallel circuit door middel van meer stukken combinatie met behulp van om vergroot test stroom output te krijgen.

II. Toepassingen:

• Stromfrequentie AC of DC-spanning bestand zijn bij fabrieksproeven voor soorten HV-elektrische apparatuur,componenten,isolatiematerialen
• Terrainoverdracht, herziening en preventieve veldproeven voor middelgrote en kleine elektrische energieapparatuur.
• AC-spanningstest voor korte kabels
• Stromfrequentie spanning weerstaan bron van isolerende gereedschappen en isolerende laars ((handschoenen)
• AC-test voor schakelaars, transformatoren, motoren, enz.; veel gebruikt voor elektrische tests in verschillende fabrieken en instituten.

III.Technische index van elk stuk:

1Nominale spanning en stroom

• Drie uitgangsterminals: A1X A2X A3X
• Nominale spanning (kV): 30 25 20
• Nominale stroom (mA): 150 250 300

2Nominale frequentie: 50 Hz

3Werkwijze: bij 300 mA, continue werking gedurende 10 min;

bij 250 mA, 30 minuten continu werken;

bij 150 mA, 120 minuten continu werken;

4- Servicevoorwaarden: T: -20°C 45°C H: ≤ 85%

5Afmetingen: φ220×270

6Gewicht: 17 kg
