12 kVA Stromfrequentie Voltage-testapparatuur voor elektrische tests

Vermogenfrequentie-standspanningstestapparatuur

1Hoofdkenmerken
De CQSB-serie van hoogspanningstesttransformatoren heeft de kenmerken van kleine afmetingen, licht gewicht en sterke veelzijdigheid.Naast de apparatuur die veel wordt gebruikt in verschillende grote en kleine hoogspanningstestkamers (stations)De testconsole vormt samen een volledig testapparaat voor het testen van de spannings- en frequentieverhouding.

2Toepassingsgebied
Uitvoeren van AC-standspanningstest voor apparatuur voor het bedienen van het elektriciteitssysteem, isolatieprestatie-test voor isolatietools en voldoen aan de eisen van 60 kV-stroomfrequentiestandspanningstest.Deze set van apparatuur wordt voornamelijk gebruikt voor 10kV schakelaar weerstaan spanning test, ontladingsgap ontladingsspanning, en bliksemhalter AC referentiespanning test En plattelandsdistributienetwerk transformator test, enz.

3. Gebruiksvoorwaarden
1) Hoogte: ≤ 1000 m
2) Omgevingstemperatuur: -20°C+50°C
3) Relatieve luchtvochtigheid: ≤ 80%, geen condensatie
4) Aardbevingsvastheid: ≤ 8
5) horizontale versnelling op de grond 3,0 m/s2, verticale versnelling op de grond 1,5 m/s2
6) De golfvorm van de voedingsspanning is een werkelijke sinusgolf en de golfvormvervorming is minder dan 3%
7) Stel een betrouwbaar aardingspunt in, grondweerstand < 0,5Ω
8) Installatieplaats: binnen en buiten

4. de technische normen naleven
GB 50150-2016 Elektrische apparatuur installatie techniek elektrische apparatuur overdracht test standaard
Q/CSG1205019-2018 Reglement voor de aanvaarding van de overdracht van energie-apparatuur
Deel van GB 26861-2011 Arbeidsregels voor de veiligheid van elektrische energie voor hoogspanningslaboratoria
DL 5009.3-2013 Veiligheidswerkregels voor de bouw van elektriciteitscentrales Deel 3: Onderstation
JB/T9641 testtransformer
GB10229 reactor
GB1094.1 GB1094.5 Krachttransformer
GB/T.311.1 Isolatie en coördinatie van hoogspanningsapparatuur voor de transmissie en transformatie van stroom
GB/T16927.1 Hoogspanningstesttechnologie Deel één Algemene testvereisten
GB/T16927.2 Hoogspanningstesttechnologie Deel 2 Meesysteem
GB7328 Geluidsniveau van transformatoren en reactoren
GB/T509 Toetsgids van de vermogenstransformer
GB4208 beschermingsniveau van de behuizing
GB/T191 Grafisch merk voor verpakking, opslag en vervoer
DL/T 848.2 Algemene technische voorschriften voor hoogspanningsinspectieapparatuur Deel 2: Hoogspanningsinspectieapparatuur voor de frequentie van de stroom
GB5273 Terminals voor transformatoren, hoogspanningsapparaten en buizen
GB/T11920 Algemene technische voorschriften voor gecentraliseerde bedieningsinrichtingen voor elektrische onderdelen van elektriciteitscentrales
IEC60-1 Hoogspanningstesttechnologie
DL/T 846.1 Algemene technische voorschriften voor hoogspanningstestapparatuur Deel 1: Meesysteem voor hoogspanningsdividers

5- De samenstelling van de complete apparatuur

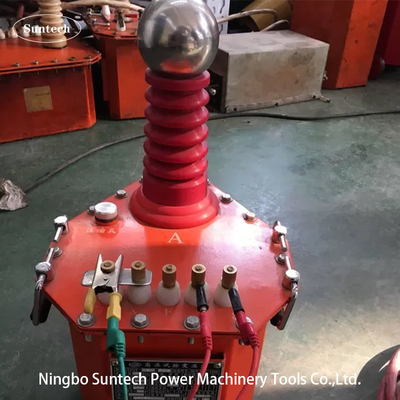

1) Opblaasbare wisselstroomtesttransformer CQSB ((J) -12kVA/60kV/0,2kV 1 set
2) 1 console (inclusief spanningsregelaar) TC-12kVA/0,22kV
3) Beschermingsstroombeperkende weerstand BHR- 0.2A/0.6kΩ 1 pc

6. Algemene technische parameters
1) Nominaal vermogen: 12 kVA;
2) Werkstroom: 220 V;
3) Werkfrequentie: 50 Hz;
4) Nominale uitgangsspanning: 60 kV (AC);
5) Nominale uitgangsstroom: 0,2 A
6) Isolatieniveau: gedurende 10 minuten onder een 1,1-voudige nominale spanning, alle onderdelen normaal;
7) golfvorm: sinusgolf
8) Vervorming van de golfvorm: < 3%
9) Tijd: 5 minuten continu werk onder nominale capaciteit;
10) Temperatuurverhoging: de temperatuurverhoging van elk onderdeel onder nominale bedrijfsomstandigheden is ≤ 65 K;
11) Hoogspanningsstabiliteit, kleine willekeurige schommelingen, ≤ 1% wanneer de spanning van de voedingsvoorziening ±10% verandert
12) De testtransformator en de console zijn gescheiden structuren
13) Bedieningsduur van de apparatuur: meer dan 10 jaar;
